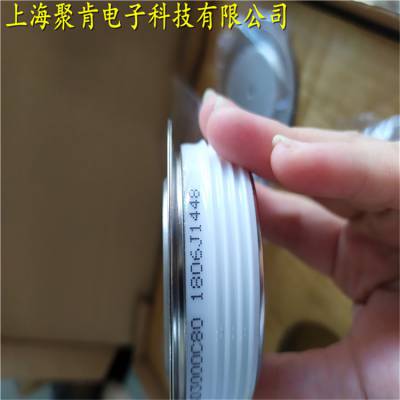

可控硅是可控硅整流元件的简称，是一种具有三个PN结的四层结构的大功率半导体器件，一般由两晶闸管反向连接而成。它的功能不仅是整流，还可以用作无触点开关的快速接通或切断；实现将直流电变流电的逆变；将一种频率的交流电变成另一种频率的交流电等等。可控硅和其它半导体器件一样，有体积小、效***、稳定性好、工作可靠等优点。它的出现，使半导体技术从弱电领域进入了强电领域，成为工业、农业、交通运输、科研以至商业、民用电器等方面争相采用的元件。目前可控硅在自动控制、机电应用、工业电气及家电等方面都有广泛的应用。 可控硅从外形上区分主要有螺旋式、平板式底式三种。螺旋式应用较多。 可控硅有三个----阳(A)、阴(C)和控制(G)，管芯是P型导体和N型导体交迭组成的四层结构，共有三个PN结，与只有一个PN结的硅整流二管在结构上迥然不同。可控硅的四层结构和控制的引入，为其发挥“以小控大”的优异控制特性奠定了基础。可控硅应用时，只要在控制加上很小的电流或电压，能控制很大的阳电流或电压。目前已能制造出电流容量达几百安培以至上千安培的可控硅元件。一般把5安培以下的可控硅叫小功率可控硅，50安培以上的可控硅叫大功率可控硅。 我们可以把从阴向上数的、二、三层看面是一只N管，而二、三、四层组成另一只PNP型晶体管。其中***、第三层为两管交迭共用。可画出图1的等效电路图。当在阳和阴之间加上一个正向电压E，又在控制G和阴C之间(相当BG2的基一射间)输入一个正的触发信号，BG2将产生基电流Ib2，经放大，BG2将有一个放大了β2倍的集电电流IC2。因为BG2集电与BG1基相连，IC2又是BG1的基电流Ib1。BG1又把Ib1(Ib2)放大了β1的集电电流IC1送回BG2的基放大。如此循环放大，直到BG1、BG2完全导通。事实上这一过程是“一触即发”的，对可控硅来说，触发信号加到控制，可控硅立即导通。导通的时间主要决定于可控硅的性能。 可控硅一经触发导通后，由于循环反馈的原因，流入BG2基的电流已不只是初始的Ib2，而是经过BG1、BG2放大后的电流(β1*β2*Ib2)，这一电流远大于Ib2，足以保持BG2的持续导通。此时触发信号即使消失，可控硅仍保持导通状态，只有断开电源E或降低E的输出电压，使BG1、BG2的集电电流小于维持导通的小值时，可控硅方可关断。当然，如果E性反接，BG1、BG2受到反向电压作用将处于截止状态。这时，即使输入触发信号，可控硅也不能工作。反过来，E接成正向，而触动发信号是负的，可控硅也不能导通。另外，如果不加触发信号，而正电压大到超过一定值时，可控硅也会导通，但已属于非正常工作情况了。 可控硅这种通过触发信号(小触发电流)来控制导通(可控硅中通过大电流)的可控特性，正是它区别于普通硅整流二管的重要特征。

可控硅有多种分类方法： 1、按关断、导通及控制方式分类：可控硅按其关断、导通及控制方式可分为普通可控硅、双向可控硅、逆导可控硅、门极关断可控硅（GTO）、BTG可控硅、温控可控硅和光控可控硅等多种； 2、按引脚和极性分类：可控硅按其引脚和极性可分为二极可控硅、三极可控硅和四极可控硅； 3、按封装形式分类：可控硅按其封装形式可分为金属封装可控硅、塑封可控硅和陶瓷封装可控硅三种类型。其中，金属封装可控硅又分为螺栓形、平板形、圆壳形等多种；塑封可控硅又分为带散热片型和不带散热片型两种； 4、按电流容量分类：可控硅按电流容量可分为大功率可控硅、率可控硅和小功率可控硅三种。通常，大功率可控硅多采用金属壳封装，而中、小功率可控硅则多采用塑封或陶瓷封装； 5、按关断速度分类：可控硅按其关断速度可分为普通可控硅和高频（快速）可控硅； 6、过零触发-一般是调功，即当正弦交流电交流电电压相位过零点触发，必须是过零点才触发，导通可控硅； 7、非过零触发-无论交流电电压在什么相位的时候都可触发导通可控硅，常见的是移相触发，即通过改变正弦交流电的导通角（角相位），来改变输出***比。

可控硅使用注意事项： 1、外加电压极性要正确，即阳极到阴极之间加正向电压，控制极到阴极之间也加正向电压； 2、为了***可控硅安全工作，应选择额定耐压为实际工作电压的2~3倍，正向平均电流为实际工作电流的1.5~@倍的管子； 3、为了***可控硅可靠地导通．应尽量用大的触发电压和触发电流，因眺电压、电流较大可以相应降低可控硅的转折导通电压。比如额定触发电压为2.5V的，可使用4.5V以上的电压，但为防止PN结烧毁．—般以不超过10V为好； 4、焊接或紧固可控硅时，必须***电气接触良好，否则因侧啪接触电阻就会引起很大的功率消耗； 5、可控硅的保护方法：一是散热，可控硅是大功率器件，散热是一个突出的问题，规定20A以下的可控硅靠自身散热器自然散热，20A以上的大电流可控硅则必须强迫冷却，其方法有风冷和水冷散热。二是过流保护，虽然在选择可控硅时已留有余量，但也可能出现超过额定值的情况，为此可在可控硅阳极或阴极串联一个熔断器，应选快速熔断器，如RSL、RSO、RSS等型号； 6、可控硅损坏后的修理：如果是可控硅性能变坏引起误导通，造成电器工作时好时坏，只要确认其它元件无问题，则可暂时拆去可控硅不用，待买到同型号可控硅时再捍上使用；根据可控硅的结构特点和原理，可用合适参数的三极管组成复合管代用；可以选择同型号或相同参数(正反向重复峰值电压、额定正向平均电压、控制极触发电压和电流)的可控硅代换，各种型号的进口可控硅均可用国产可控硅代换，代换时要注意外形尺寸相近，以便安装。

可控硅，是可控硅整流元件的简称，是一种具有三个PN结的四层结构的大功率半导体器件，亦称为晶闸管。具有体积小、结构相对简单、功能强等特点，是比较常用的半导体器件之一。该器件被广泛应用于各种电子设备和电子产品中，多用来作可控整流、逆变、变频、调压、无触点开关等。

可控硅的工作原理： 1、双向可控硅：双向可控硅是一种硅可控整流器件，也称作双向晶闸管。这种器件在电路中能够实现交流电的无触点控制，以小电流控制大电流，具有无火花、动作快、寿命长、可靠性高以及简化电路结构等优点； 2、双向可控硅除了其中一个电极G仍叫做控制极外，另外两个电极通常却不再叫做阳极和阴极，而统称为主电极Tl和T2。它的符号也和普通可控硅不同，是把两个可控硅反接在一起画成的，它的型号，在我国一般用“3CTS”或“KS”表示； 3、用“TRIAC”来表示的。双向可控硅的规格、型号、外形以及电极引脚排列依生产厂家不同而有所不同，但其电极引脚多数是按T1、T2、G的顾序从左至右排列(观察时，电极引脚向下，面对标有字符的一面)。市场上常见的几种塑封外形结构双向可控硅的外形及电极引脚排列就可以工作。

晶闸管的检测 1、判别各电极：根据普通晶闸管的结构可知，其门极G与阴极K极之间为一个PN结，具有单向导电特性，而阳极A与门极之间有两个反极性串联的PN结。因此，通过用万用表的R×100或R×1 k Q档测量普通晶闸管各引脚之间的电阻值，即能确定三个电极。具体方法是：将万用表黑表笔任接晶闸管某一极，红表笔依次去触碰另外两个电极。若测量结果有一次阻值为几千欧姆(kΩ)，而另一次阻值为几百欧姆(Ω)，则可判定黑表笔接的是门极G。在阻值为几百欧姆的测量中，红表笔接的是阴极K，而在阻值为几千欧姆的那次测量中，红表笔接的是阳极A，若两次测出的阻值均很大，则说明黑表笔接的不是门极G，应用同样方法改测其他电极，直到找出三个电极为止。也可以测任两脚之间的正、反向电阻，若正、反向电阻均接近无穷大，则两极即为阳极A和阴极K，而另一脚即为门极G。普通晶闸管也可以根据其封装形式来判断出各电极。 螺栓形普通晶闸管的螺栓一端为阳极A，较细的引线端为门极G，较粗的引线端为阴极K。平板形普通晶闸管的引出线端为门极G，平面端为阳极A，另一端为阴极K。金属壳封装(T0—3)的普通晶闸管，其外壳为阳极A。塑封(T0—220)的普通晶闸管的中间引脚为阳极A，且多与自带散热片相连。 2、触发能力检测：对于小功率(工作电流为5 A以下)的普通晶闸管，可用万用表R×1档测量。测量时黑表笔接阳极A，红表笔接阴极K，此时表针不动，显示阻值为无穷大(∞)。用镊子或导线将晶闸管的阳极A与门极短路(见图2)，相当于给G极加上正向触发电压，此时若电阻值为几欧姆至几十欧姆(具体阻值根据晶闸管的型号不同会有所差异)，则表明晶闸管因正向触发而导通。再断开A极与G极的连接(A、K极上的表笔不动，只将G极的触发电压断掉)。若表针示值仍保持在几欧姆至几十欧姆的位置不动，则说明此晶闸管的触发性能良好。
