可控硅有多种分类方法： 1、按关断、导通及控制方式分类：可控硅按其关断、导通及控制方式可分为普通可控硅、双向可控硅、逆导可控硅、门极关断可控硅（GTO）、BTG可控硅、温控可控硅和光控可控硅等多种； 2、按引脚和极性分类：可控硅按其引脚和极性可分为二极可控硅、三极可控硅和四极可控硅； 3、按封装形式分类：可控硅按其封装形式可分为金属封装可控硅、塑封可控硅和陶瓷封装可控硅三种类型。其中，金属封装可控硅又分为螺栓形、平板形、圆壳形等多种；塑封可控硅又分为带散热片型和不带散热片型两种； 4、按电流容量分类：可控硅按电流容量可分为大功率可控硅、率可控硅和小功率可控硅三种。通常，大功率可控硅多采用金属壳封装，而中、小功率可控硅则多采用塑封或陶瓷封装； 5、按关断速度分类：可控硅按其关断速度可分为普通可控硅和高频（快速）可控硅； 6、过零触发-一般是调功，即当正弦交流电交流电电压相位过零点触发，必须是过零点才触发，导通可控硅； 7、非过零触发-无论交流电电压在什么相位的时候都可触发导通可控硅，常见的是移相触发，即通过改变正弦交流电的导通角（角相位），来改变输出***比。

可控硅的特性：常用的有阻容移相桥触发电路、单结晶体管触发电路、晶体三极管触发电路、利用小晶闸管触发大晶闸管的触发电路，等等； 可控硅的主要参数有： 1、 额定通态平均电流在一定条件下，阳极---阴极间可以连续通过的50赫兹正弦半波电流的平均值； 2、 正向阻断峰值电压：在控制极开路未加触发信号，阳极正向电压还未超过导能电压时，可以重复加在可控硅两端的正向峰值电压。可控硅承受的正向电压峰值，不能超过手册给出的这个参数值； 3、 反向阻断峰值电压：当可控硅加反向电压，处于反向关断状态时，可以重复加在可控硅两端的反向峰值电压。使用时，不能超过手册给出的这个参数值； 4、 触发电压在规定的环境温度下，阳极---阴极间加有一定电压时，可控硅从关断状态转为导通状态所需要的小控制极电流和电压； 5、 维持电流：在规定温度下，控制极断路，维持可控硅导通所必需的小阳极正向电流。许多新型可控硅元件相继问世，如适于高频应用的快速可控硅，可以用正或负的触发信号控制两个方向导通的双向可控硅，可以用正触发信号使其导通，用负触发信号使其关断的可控硅等等。

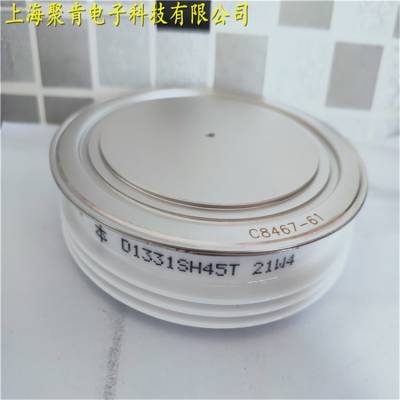

可控硅的作用 ： 可控硅是可控硅整流元件的简称，是一种具有三个PN 结的四层结构的大功率半导体器件。实际上，可控硅的功用不仅是整流，它还可以用作无触点开关以快速接通或切断电路，实现将直流电变成交流电的逆变，将一种频率的交流电变成另一种频率的交流电，等等。可控硅和其它半导体器件一样，其有体积小、效***、稳定性好、工作可靠等优点。它的出现，使半导体技术从弱电领域进入了强电领域，成为工业、农业、交通运输、军事科研以至商业、民用电器等方面争相采用的元件。

可控硅，是可控硅整流元件的简称，是一种具有三个PN结的四层结构的大功率半导体器件，亦称为晶闸管。具有体积小、结构相对简单、功能强等特点，是比较常用的半导体器件之一。该器件被广泛应用于各种电子设备和电子产品中，多用来作可控整流、逆变、变频、调压、无触点开关等。

可控硅的主要作用： 1、普通晶闸管基本的用途就是可控整流。以简单的单相半波可控整流电路为例，在正弦交流电压U2的正半周期间，如果VS的控制极没有输入触发脉冲Ug，VS仍然不能导通，只有在U2处于正半周，在控制极外加触发脉冲Ug时，晶闸管被触发导通； 2、通过改变控制极上触发脉冲Ug到来的时间，就可以调节负载上输出电压的平均值UL。在电工技术中，常把交流电的半个周期定为180°，称为电角度。这样，在U2的每个正半周，从零值开始到触发脉冲到来瞬间所经历的电角度称为控制角α；在每个正半周内晶闸管导通的电角度叫导通角θ； 3、α和θ都是用来表示晶闸管在承受正向电压的半个周期的导通或阻断范围的。通过改变控制角α或导通角θ，改变负载上脉冲直流电压的平均值UL，实现了可控整流。

可控硅的主要工作特性： 为了能够直观地认识可控硅的工作特性，大家先看这块示教板(图)。可控硅VS与小灯泡EL串联起来，通过开关S接在直流电源上。注意阳极A是接电源的正极，阴极K接电源的负极，控制极G通过按钮开关SB接在3V直流电源的正极(这里使用的是KP5型可控硅，若采用KP1型，应接在1.5V直流电源的正极)。可控硅与电源的这种连接方式叫做正向连接，也就是说，给可控硅阳极和控制极所加的都是正向电压。现在我们合上电源开关S，小灯泡不亮，说明可控硅没有导通；再按一下按钮开关SB，给控制极输入一个触发电压，小灯泡亮了，说明可控硅导通了。这个演示实验给了我们什么启发呢； 这个实验告诉我们，要使可控硅导通，一是在它的阳极A与阴极K之间外加正向电压，二是在它的控制极G与阴极K之间输入一个正向触发电压。可控硅导通后，松开按钮开关，去掉触发电压，仍然维持导通状态。
