晶闸管的使用注意事项 选用可控硅的额定电压时，应参考实际工作条件下的峰值电压的大小，并留出一定的余量。 1、选用可控硅的额定电流时，除了考虑通过元件的平均电流外，还应注意正常工作时导通角的大小、散热通风条件等因素。在工作中还应注意管壳温度不超过相应电流下的允许值。 2、使用可控硅之前，应该用万用表检查可控硅是否良好。发现有短路或断路现象时，应立即更换。 3、严禁用兆欧表（即摇表）检查元件的绝缘情况。 4、电流为***以上的可控硅要装散热器，并且***所规定的冷却条件。为***散热器与可控硅管心接触良好，它们之间应涂上一薄层有机硅油或硅脂，以帮于良好的散热。 5、按规定对主电路中的可控硅采用过压及过流保护装置。 6、要防止可控硅控制极的正向过载和反向击穿。

KP晶闸管的特点如下： 1. 具有高电流承受能力：KP晶闸管能够承受较高的电流，通常可达几百安培。 2. 具有高电压承受能力：KP晶闸管能够承受较高的电压，通常可达几千伏。 3. 具有快速开关特性：KP晶闸管的开关速度较快，可以实现快速的开关操作。 4. 具有可控性：KP晶闸管可以通过控制极的电压或电流来控制其导通和截止状态。 5. 具有高温工作能力：KP晶闸管可以在高温环境下正常工作，通常可达几百摄氏度。 6. 具有较低的开启压降：KP晶闸管的开启压降较低，可以减小功率损耗。 7. 具有较高的可靠性：KP晶闸管的可靠性较高，寿命长，不易损坏。 总之，KP晶闸管具有高电流、高电压承受能力，快速开关特性，可控性强，适用于高温环境，并具有较低的开启压降和较高的可靠性。

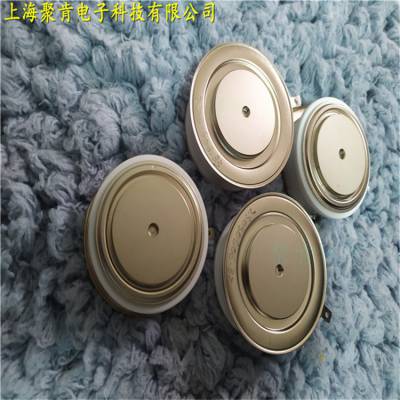

可控硅是可控硅整流元件的简称，是一种具有三个PN结的四层结构的大功率半导体器件，一般由两晶闸管反向连接而成。它的功能不仅是整流，还可以用作无触点开关的快速接通或切断；实现将直流电变流电的逆变；将一种频率的交流电变成另一种频率的交流电等等。可控硅和其它半导体器件一样，有体积小、效***、稳定性好、工作可靠等优点。它的出现，使半导体技术从弱电领域进入了强电领域，成为工业、农业、交通运输、科研以至商业、民用电器等方面争相采用的元件。目前可控硅在自动控制、机电应用、工业电气及家电等方面都有广泛的应用。 可控硅从外形上区分主要有螺旋式、平板式底式三种。螺旋式应用较多。 可控硅有三个----阳(A)、阴(C)和控制(G)，管芯是P型导体和N型导体交迭组成的四层结构，共有三个PN结，与只有一个PN结的硅整流二管在结构上迥然不同。可控硅的四层结构和控制的引入，为其发挥“以小控大”的优异控制特性奠定了基础。可控硅应用时，只要在控制加上很小的电流或电压，能控制很大的阳电流或电压。目前已能制造出电流容量达几百安培以至上千安培的可控硅元件。一般把5安培以下的可控硅叫小功率可控硅，50安培以上的可控硅叫大功率可控硅。 我们可以把从阴向上数的、二、三层看面是一只N管，而二、三、四层组成另一只PNP型晶体管。其中***、第三层为两管交迭共用。可画出图1的等效电路图。当在阳和阴之间加上一个正向电压E，又在控制G和阴C之间(相当BG2的基一射间)输入一个正的触发信号，BG2将产生基电流Ib2，经放大，BG2将有一个放大了β2倍的集电电流IC2。因为BG2集电与BG1基相连，IC2又是BG1的基电流Ib1。BG1又把Ib1(Ib2)放大了β1的集电电流IC1送回BG2的基放大。如此循环放大，直到BG1、BG2完全导通。事实上这一过程是“一触即发”的，对可控硅来说，触发信号加到控制，可控硅立即导通。导通的时间主要决定于可控硅的性能。 可控硅一经触发导通后，由于循环反馈的原因，流入BG2基的电流已不只是初始的Ib2，而是经过BG1、BG2放大后的电流(β1*β2*Ib2)，这一电流远大于Ib2，足以保持BG2的持续导通。此时触发信号即使消失，可控硅仍保持导通状态，只有断开电源E或降低E的输出电压，使BG1、BG2的集电电流小于维持导通的小值时，可控硅方可关断。当然，如果E性反接，BG1、BG2受到反向电压作用将处于截止状态。这时，即使输入触发信号，可控硅也不能工作。反过来，E接成正向，而触动发信号是负的，可控硅也不能导通。另外，如果不加触发信号，而正电压大到超过一定值时，可控硅也会导通，但已属于非正常工作情况了。 可控硅这种通过触发信号(小触发电流)来控制导通(可控硅中通过大电流)的可控特性，正是它区别于普通硅整流二管的重要特征。

可控硅是一种大功率电器元件，也称晶闸管。它具有体积小、效***、寿命长等优点。在自动控制系统中，可作为大功率驱动器件，实现用小功率控件控制大功率设备。它在交直流电机调速系统、调功系统及随动系统中得到了广泛的应用。

可控硅的特性：常用的有阻容移相桥触发电路、单结晶体管触发电路、晶体三极管触发电路、利用小晶闸管触发大晶闸管的触发电路，等等； 可控硅的主要参数有： 1、 额定通态平均电流在一定条件下，阳极---阴极间可以连续通过的50赫兹正弦半波电流的平均值； 2、 正向阻断峰值电压：在控制极开路未加触发信号，阳极正向电压还未超过导能电压时，可以重复加在可控硅两端的正向峰值电压。可控硅承受的正向电压峰值，不能超过手册给出的这个参数值； 3、 反向阻断峰值电压：当可控硅加反向电压，处于反向关断状态时，可以重复加在可控硅两端的反向峰值电压。使用时，不能超过手册给出的这个参数值； 4、 触发电压在规定的环境温度下，阳极---阴极间加有一定电压时，可控硅从关断状态转为导通状态所需要的小控制极电流和电压； 5、 维持电流：在规定温度下，控制极断路，维持可控硅导通所必需的小阳极正向电流。许多新型可控硅元件相继问世，如适于高频应用的快速可控硅，可以用正或负的触发信号控制两个方向导通的双向可控硅，可以用正触发信号使其导通，用负触发信号使其关断的可控硅等等。

应用于机车牵引、传动、高压直流输电、功率因数补偿、电机软起、冶金、化工、铝电解等领域。具有电压高、电流大，功率转换能力强。控制简单，工作可靠等特点。
