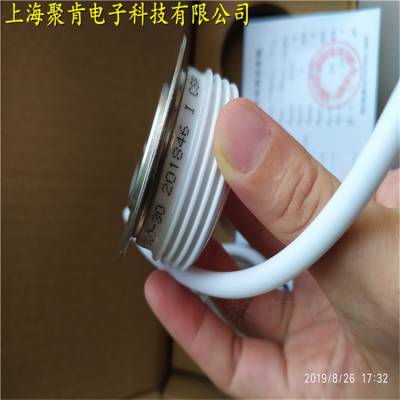

可控硅特征 芯片与底板电气绝缘 2500V交流电压 ***封装 全压接结构，优良的温度特性和功率循环能力 350V以下模块皆为强迫风冷，400A以上模块，既可选用风冷，也可选用水冷。 安装简单，使用维修方便 体积小，重量轻 真空+氢气保护焊接技术 典型应用 交直流电机控制 各种整流电源 工业加热控制 调光 无触点开关 电机软启动 静止无功补偿 电焊机 变频器 UPS电源 电池充放电 标准二极管模块 特点： *JEDECTO-240AA***封装 *直接铜敷Al2O3陶瓷底板 *平面钝化芯片 *隔离电压3600伏 *阻断电压高达1800伏 *低正向压降 *适用于PCB焊接的引线端子 *符合UL认证，E148688 应用： *直流电流设备 *脉宽逆变器的输入整流器 *脉宽逆变器的直流电源 *直流电机接地电源 *直流电源电池 优势代理供应赛米控（西门康）SEMIKRON、欧派克（EUPEC）英飞凌（Infineon）IGBT可控硅模块、二极管模块。1999年5月1日，西门子半导体公司正式更名为Infineon，总部设在德国慕尼黑。 我们的产品质量确保原装，假货，请放心购买，不像人家以次充好来忽悠广大客户。 应用范围：应用UPS、开关电源、变频器、逆变器、电动车辆、充电机、感应加热、轨道交通、电焊机以及新兴的风力发电、太阳能光伏发电、电动车、电机软起动、静止无功补偿等新能源行业等领域。

晶闸管损坏原因判断 当晶闸管损坏后需要检查分析其原因时，可把管芯从冷却套中取出，打开芯盒再取出芯片，观察其损坏后的痕迹，以判断是何原因。下面介绍几种常见现象分析。 1、电压击穿。晶闸管因不能承受电压而损坏，其芯片中有一个光洁的小孔，有时需用扩大镜才能看见。其原因可能是管子本身耐压下降或被电路断开时产生的高电压击穿。 2、电流损坏。电流损坏的痕迹特征是芯片被烧成一个凹坑，且粗糙，其位置在远离控制极上。 3、电流上升率损坏。其痕迹与电流损坏相同，而其位置在控制极附近或就在控制极上。 4、 边缘损坏。他发生在芯片外圆倒角处，有细小光洁小孔。用放大镜可看到倒角面上有细细金属物划痕。这是制造厂家安装不慎所造成的。它导致电压击穿。

晶闸管的种类？ 1， 可关断型晶闸管 KG 普通型晶闸管，在控制极G加上正向触发信号普通型晶闸管导通后，控制极G就失去作用，要使普通型晶闸管关断，必须阳极A与阴极K的正向电压为零或加上负电压。而可关断型晶闸管只要在控制极G加上足够大且较宽的负向触发电流，就可以使晶闸管有效关断。 用途：一般使用在斩波调速、变频调速、逆变电源及直流控制电路中，如直流负载（继电器线圈、电磁阀、电磁离合器、直流电机）的电源通断、汽车点火器等。 2， 双向晶闸管 KS 普通型晶闸管，如果在阳极A与阴极K的加上负向电压，即使在控制极G加上正向触发信号，普通型晶闸管也不会导通。而双向晶闸管却能够导通。要使双向晶闸管关断，必须阳极A与阴极K的之间的电压为零。 用途：一般使用在交/直流控制电路中，如调压器；逆变器；交/直流负载开关等。 3， 逆导晶闸管KN（亦称反向导通晶闸管） 在某些应用场合（如逆变器、斩波器等）要求晶闸管阳极A与阴极K端并接反向二极管，而逆导晶闸管正是基于这个要求，在一个硅片材料上，将晶闸管与反向二极管集成在了一起。因而逆导晶闸管具有正向导通可控、反向自然导通且可通过大电流的不可控；具有耐高压、耐高温；关断时间短、通态电压低等优良性能等特点。 用途：一般用于开关电源；UPS不间断电源；高压、大功率负载上。如轨道交通的电源。 4， 快速晶闸管KK 由于在某些应用领域，要求晶闸管能够快速响应及通断功能，而快速晶闸管是在普通晶闸管制作基础上，改变了制作工艺，使得晶闸管在开通与关断时间上大幅缩短，开通时间为8μs左右；关断时间为50μs左右。主电路换向时间小于60ms，同时工作频率也提升至几千HZ。 用途：常用于UPS不间断电源；三相变频电源；中频电源；超声波电源；逆变器、斩波器；快速开关，脉宽调制器，多谐振荡器等 5，光控晶闸管 光控晶闸管是既可利用光源激发导通；也可象普通晶闸管由控制极G触发信号来导通的晶闸管，在结构上有两端（无控制极G）和三端之分。光控制是，其主电路与控制电路在电气上完全绝缘。

二极管是常用的电子元件之一，它大的特性就是单向导电，也就是电流只可以从二极管的一个方向流过，二极管的作用有整流电路，检波电路，稳压电路，各种调制电路，主要都是由二极管来构成的，其原理都很简单，正是由于二极管等元件的发明，才有我们现 在丰富多彩的电子信息世界的诞生，既然二极管的作用这么大那么我们应该如何去检测这个元件呢，其实很简单只要用万用表打到电阻档测量一下反向电阻如果很小就说明这个二极管是坏的，反向电阻如果很大这就说明这个二极管是好的。对于这样的基础元件我们应牢牢掌握住他的作用原理以及基本电路，这样才能为以后的电子技术学习打下良好的基础 晶体二极管一般可用到十万小时以上。但是如果使用不合理，他就不能充分发挥作用，甚至很快地被损坏。要合理地使用二极管，必须掌握他的主要参数，因为参数是反应质量和特性的。 高工作频率fM（MC）----二极管能承受的高频率。通过PN结交流电频***于此值，二极管接不能正常工作。 高反向工作电压VRM（V）----二极管长期正常工作时，所允许的高反压。若越过此值，PN结就有被击穿的可能，对于交流电来说，高反向工作电压也就是二极管的高工作电压。 大整流电流IOM（mA）----二极管能长期正常工作时的大正向电流。因为电流通过二极管时就要发热，如果正向电流越过此值，二极管就会有烧坏的危险。所以用二极管整流时，流过二极管的正向电流（既输出直流）不允许超过大整流电流

特性曲线 与PN结一样，二极管具有单向导电性。硅二极管典型伏安 特性曲线（图）。在二极管加有正向电压，当电压值较小时，电流极小；当电压超过0.6V时，电流开始按指数规律，通常称此为二极管的开启电压；当电压达到约0.7V时，二极管处于完全导通状态，通常称此电压为二极管的导通电压，用符号UD表示。 对于锗二极管，开启电压为0.2V，导通电压UD约为0.3V。在二极管加有反向电压，当电压值较小时，电流极小，其电流值为反向饱和电流IS。当反向电压超过某个值时，电流开始急剧，称之为反向击穿，称此电压为二极管的反向击穿电压，用符号UBR表示。不同型号的二极管的击穿电压UBR值差别很大，从几十伏到几千伏。

小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。 半导体是一种具有性质的物质，它不像导体一样能够完全导电，又不像绝缘体那样不能导电，它介于两者之间，所以称为半导体。半导体重要的两种元素是硅（读“gui”）和锗（读“zhe”）。我们常听说的美国硅谷，就是因为起先那里有好多家半导体厂商。 二极管应该算是半导体器件家族中的元老了。很久以前，人们热衷于装配一种矿石收音机来收听无线电广播，这种矿石后来就被做成了晶体二极管。
