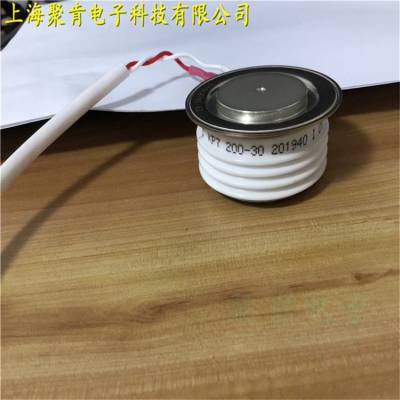

可控硅管，它是由四层半导体材料组成的，有三个PN结，对外有三个电极 层P型半导体引出的电极叫阳极A，第三层P型半导体引出的电极叫控制极G，第四层N型半导体引出的电极叫阴极K。从晶闸管的电路符号 电磁炉、变频器、逆变器、UPS电源、EPS电源、开关电源、电机控制、变焊机、固态继电器、有源滤波器、风力发电设备、工业传动装置、电梯或传动设备、机车与列车用电源、电能表、照明电器等各种产品上。

众所周知，晶闸管模块是晶体闸流管的简称，有的时候也叫可控硅整流器，以前还被叫做可控硅。晶闸管是由四层PNPN半导体构成的，它有着阳极、阴极和门极这三个极组成的。从工业上来说，普通的晶闸管基本的用途就是可控整流。就说大家熟悉的二极管整流电路属于不可控整流电路。如果我们把二极管换成晶闸管，就可以构成可控整流电路、逆变、电机调速、电机励磁、无触点开关及自动控制等方面。

晶闸管导通的条件： 1、晶闸管阳与阴间接正向电压； 2、控制与阴之间也接正向电压(实际工作中,控制加正触发脉冲信号)； 晶闸管导通后，控制便失去作用。依靠正反馈，晶闸管仍可维持导通状态。 关断晶闸管的方法：将阳电压降低到足够小或加瞬间方向阳电压、将阳瞬间开路。 晶闸管的过电流保护： 1、过电流：当流过晶闸管的电流有效值超过它的额定通态平 均电流的有效值时，称为过电流； 2、原因：负载过重，输出回路短路等； 3、过电流保护：当发生过电流时，能迅速将电流切断，以防晶闸管损坏； 4、措施：灵敏过电流继电器保护、快速熔断器保护等； 5、快速熔断器 。
