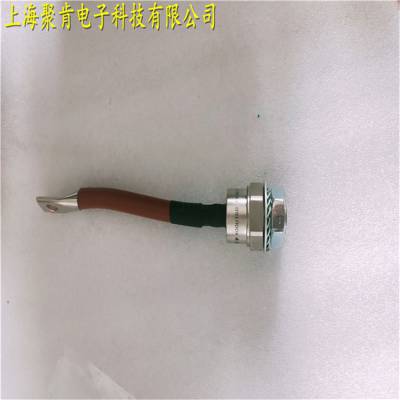

可控硅是可控硅整流元件的简称，是一种具有三个PN结的四层结构的大功率半导体器件，一般由两晶闸管反向连接而成。它的功能不仅是整流，还可以用作无触点开关的快速接通或切断；实现将直流电变流电的逆变；将一种频率的交流电变成另一种频率的交流电等等。可控硅和其它半导体器件一样，有体积小、效***、稳定性好、工作可靠等优点。它的出现，使半导体技术从弱电领域进入了强电领域，成为工业、农业、交通运输、科研以至商业、民用电器等方面争相采用的元件。目前可控硅在自动控制、机电应用、工业电气及家电等方面都有广泛的应用。 可控硅从外形上区分主要有螺旋式、平板式底式三种。螺旋式应用较多。 可控硅有三个----阳(A)、阴(C)和控制(G)，管芯是P型导体和N型导体交迭组成的四层结构，共有三个PN结，与只有一个PN结的硅整流二管在结构上迥然不同。可控硅的四层结构和控制的引入，为其发挥“以小控大”的优异控制特性奠定了基础。可控硅应用时，只要在控制加上很小的电流或电压，能控制很大的阳电流或电压。目前已能制造出电流容量达几百安培以至上千安培的可控硅元件。一般把5安培以下的可控硅叫小功率可控硅，50安培以上的可控硅叫大功率可控硅。 我们可以把从阴向上数的、二、三层看面是一只N管，而二、三、四层组成另一只PNP型晶体管。其中***、第三层为两管交迭共用。可画出图1的等效电路图。当在阳和阴之间加上一个正向电压E，又在控制G和阴C之间(相当BG2的基一射间)输入一个正的触发信号，BG2将产生基电流Ib2，经放大，BG2将有一个放大了β2倍的集电电流IC2。因为BG2集电与BG1基相连，IC2又是BG1的基电流Ib1。BG1又把Ib1(Ib2)放大了β1的集电电流IC1送回BG2的基放大。如此循环放大，直到BG1、BG2完全导通。事实上这一过程是“一触即发”的，对可控硅来说，触发信号加到控制，可控硅立即导通。导通的时间主要决定于可控硅的性能。 可控硅一经触发导通后，由于循环反馈的原因，流入BG2基的电流已不只是初始的Ib2，而是经过BG1、BG2放大后的电流(β1*β2*Ib2)，这一电流远大于Ib2，足以保持BG2的持续导通。此时触发信号即使消失，可控硅仍保持导通状态，只有断开电源E或降低E的输出电压，使BG1、BG2的集电电流小于维持导通的小值时，可控硅方可关断。当然，如果E性反接，BG1、BG2受到反向电压作用将处于截止状态。这时，即使输入触发信号，可控硅也不能工作。反过来，E接成正向，而触动发信号是负的，可控硅也不能导通。另外，如果不加触发信号，而正电压大到超过一定值时，可控硅也会导通，但已属于非正常工作情况了。 可控硅这种通过触发信号(小触发电流)来控制导通(可控硅中通过大电流)的可控特性，正是它区别于普通硅整流二管的重要特征。

可控硅产品性能特点： 1、在性能上，可控硅不仅具有单向导电性，而且还具有比硅整流元件（俗称"死硅")更为可贵的可控性。它只有导通和关断两种状态； 2、可控硅能以毫安级电流控制大功率的机电设备，如果超过此功率，因元件开关损耗***增加，允许通过的平均电流相降低，此时，标称电流应降级使用； 3、可控硅的优点很多，例如：以小功率控制大功率，功率放大倍数高达几十万倍；反应极快，在微秒级内开通、关断；无触点运行，无火花、无噪音；效***，成本低等等； 4、可控硅从外形类主要有：螺栓形、平板形和平底形。

晶闸管的检测 1、判别各电极：根据普通晶闸管的结构可知，其门极G与阴极K极之间为一个PN结，具有单向导电特性，而阳极A与门极之间有两个反极性串联的PN结。因此，通过用万用表的R×100或R×1 k Q档测量普通晶闸管各引脚之间的电阻值，即能确定三个电极。具体方法是：将万用表黑表笔任接晶闸管某一极，红表笔依次去触碰另外两个电极。若测量结果有一次阻值为几千欧姆(kΩ)，而另一次阻值为几百欧姆(Ω)，则可判定黑表笔接的是门极G。在阻值为几百欧姆的测量中，红表笔接的是阴极K，而在阻值为几千欧姆的那次测量中，红表笔接的是阳极A，若两次测出的阻值均很大，则说明黑表笔接的不是门极G，应用同样方法改测其他电极，直到找出三个电极为止。也可以测任两脚之间的正、反向电阻，若正、反向电阻均接近无穷大，则两极即为阳极A和阴极K，而另一脚即为门极G。普通晶闸管也可以根据其封装形式来判断出各电极。 螺栓形普通晶闸管的螺栓一端为阳极A，较细的引线端为门极G，较粗的引线端为阴极K。平板形普通晶闸管的引出线端为门极G，平面端为阳极A，另一端为阴极K。金属壳封装(T0—3)的普通晶闸管，其外壳为阳极A。塑封(T0—220)的普通晶闸管的中间引脚为阳极A，且多与自带散热片相连。 2、触发能力检测：对于小功率(工作电流为5 A以下)的普通晶闸管，可用万用表R×1档测量。测量时黑表笔接阳极A，红表笔接阴极K，此时表针不动，显示阻值为无穷大(∞)。用镊子或导线将晶闸管的阳极A与门极短路(见图2)，相当于给G极加上正向触发电压，此时若电阻值为几欧姆至几十欧姆(具体阻值根据晶闸管的型号不同会有所差异)，则表明晶闸管因正向触发而导通。再断开A极与G极的连接(A、K极上的表笔不动，只将G极的触发电压断掉)。若表针示值仍保持在几欧姆至几十欧姆的位置不动，则说明此晶闸管的触发性能良好。
