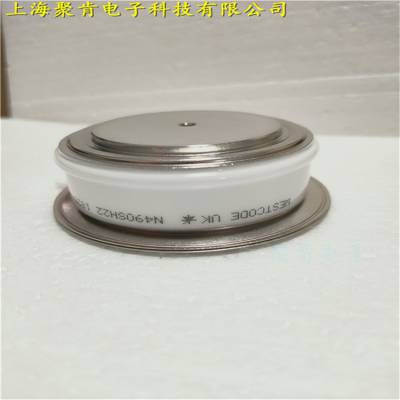

整流二极管一种用于将交流电转变为直流电的半导体器件。二极管重要的特性就是单方向导电性。在电路中，电流只能从二极管的正极流入，负极流出。通常它包含一个PN结，有正极和负极两个端子。其结构如图所示。P区的载流子是空穴,N区的载流子是电子，在P区和N区间形成一定的位垒。外加电压使P区相对N区为正的电压时，位垒降低，位垒两侧附近产生储存载流子，能通过大电流，具有低的电压降（典型值为0.7V）,称为正向导通状态。若加相反的电压,使位垒增加，可承受高的反向电压，流过很小的反向电流（称反向漏电流），称为反向阻断状态。

上海聚肯电子科技有限公司小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极 管符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极 管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。用数字式万用表 去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管 的正向导通阻值，这与指针式万用表的表笔接法刚好相反。 半导体是一种具有性质的物质，它不像导体一样能够完全导电，又不像绝缘体那样不能导 电，它介于两者之间，所以称为半导体。半导体重要的两种元素是硅（读“gui”）和锗（ 读“zhe”）。我们常听说的美国硅谷，就是因为起先那里有好多家半导体厂商。 二极管应该算是半导体器件家族中的元老了。很久以前，人们热衷于装配一种矿石收音机来收 听无线电广播，这种矿石后来就被做成了晶体二极管。

上海聚肯电子科技有限公司晶体二极管为一个由p型半导体和n型半导体形成的pn结，在其界面处两侧形成空间电荷层，并 建有自建电场。当不存在外加电压时，由于pn结两边载流子浓度差引起的扩散电流和自建电场 引起的漂移电流相等而处于电平衡状态。当外界有正向电压偏置时，外界电场和自建电场的互 相抑消作用使载流子的扩散电流增加引起了正向电流。当外界有反向电压偏置时，外界电场和 自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。 当外加的反向电压高到一定程度时，pn结空间电荷层中的电场强度达到临界值产生载流子的倍 增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。pn 结的反向击穿有齐纳击穿和雪崩击穿之分
