晶闸管的使用注意事项 选用可控硅的额定电压时，应参考实际工作条件下的峰值电压的大小，并留出一定的余量。 1、选用可控硅的额定电流时，除了考虑通过元件的平均电流外，还应注意正常工作时导通角的大小、散热通风条件等因素。在工作中还应注意管壳温度不超过相应电流下的允许值。 2、使用可控硅之前，应该用万用表检查可控硅是否良好。发现有短路或断路现象时，应立即更换。 3、严禁用兆欧表（即摇表）检查元件的绝缘情况。 4、电流为***以上的可控硅要装散热器，并且***所规定的冷却条件。为***散热器与可控硅管心接触良好，它们之间应涂上一薄层有机硅油或硅脂，以帮于良好的散热。 5、按规定对主电路中的可控硅采用过压及过流保护装置。 6、要防止可控硅控制极的正向过载和反向击穿。

可控硅有多种分类方法： 1、按关断、导通及控制方式分类：可控硅按其关断、导通及控制方式可分为普通可控硅、双向可控硅、逆导可控硅、门极关断可控硅（GTO）、BTG可控硅、温控可控硅和光控可控硅等多种； 2、按引脚和极性分类：可控硅按其引脚和极性可分为二极可控硅、三极可控硅和四极可控硅； 3、按封装形式分类：可控硅按其封装形式可分为金属封装可控硅、塑封可控硅和陶瓷封装可控硅三种类型。其中，金属封装可控硅又分为螺栓形、平板形、圆壳形等多种；塑封可控硅又分为带散热片型和不带散热片型两种； 4、按电流容量分类：可控硅按电流容量可分为大功率可控硅、率可控硅和小功率可控硅三种。通常，大功率可控硅多采用金属壳封装，而中、小功率可控硅则多采用塑封或陶瓷封装； 5、按关断速度分类：可控硅按其关断速度可分为普通可控硅和高频（快速）可控硅； 6、过零触发-一般是调功，即当正弦交流电交流电电压相位过零点触发，必须是过零点才触发，导通可控硅； 7、非过零触发-无论交流电电压在什么相位的时候都可触发导通可控硅，常见的是移相触发，即通过改变正弦交流电的导通角（角相位），来改变输出***比。

可控硅分单向可控硅和双向可控硅两种。双向可控硅也叫三端双向可控硅，简称TRIAC。双向可控硅在结构上相当于两个单向可控硅反向连接，这种可控硅具有双向导通功能。其通断状态由控制极G决定。在控制极G上加正脉冲(或负脉冲)可使其正向(或反向)导通。这种装置的优点是控制电路简单，没有反向耐压问题，因此特别适合做交流无触点开关使用。

结构原件 可控硅是P1N1P2N2四层三端结构元件，共有三个PN结，分析原理时，可以把它看作由一个PNP管和一个NPN管所组成。双向可控硅：双向可控硅是一种硅可控整流器件，也称作双向晶闸管。这种器件在电路中能够实现交流电的无触点控制，以小电流控制大电流，具有无火花、动作快、寿命长、可靠性高以及简化电路结构等优点。从外表上看，双向可控硅和普通可控硅很相似，也有三个电极。但是，它除了其中一个电极G仍叫做控制极外，另外两个电极通常却不再叫做阳极和阴极，而统称为主电极Tl和T2。它的符号也和普通可控硅不同，是把两个可控硅反接在一起画成的，它的型号，在我国一般用“3CTS”或“KS”表示；国外的资料也有用“TRIAC”来表示的。双向可控硅的规格、型号、外形以及电极引脚排列依生产厂家不同而有所不同，但其电极引脚多数是按T1、T2、G的顾序从左至右排列(观察时，电极引脚向下，面对标有字符的一面)。市场上常见的几种塑封外形结构双向可控硅的外形及电极引脚排列。

可控硅特征 芯片与底板电气绝缘 2500V交流电压 ***封装 全压接结构，优良的温度特性和功率循环能力 350V以下模块皆为强迫风冷，400A以上模块，既可选用风冷，也可选用水冷。 安装简单，使用维修方便 体积小，重量轻 真空+氢气保护焊接技术 典型应用 交直流电机控制 各种整流电源 工业加热控制 调光 无触点开关 电机软启动 静止无功补偿 电焊机 变频器 UPS电源 电池充放电 普通晶闸管基本的用途就是可控整流。大家熟悉的二极管整流电路属于不可控整流电路。如果把二极管换成晶闸管，就可以构成可控整流电路。以简单的单相半波可控整流电路为例，在正弦交流电压U2的正半周期间，如果VS的控制极没有输入触发脉冲Ug，VS仍然不能导通，只有在U2处于正半周，在控制极外加触发脉冲Ug时，晶闸管被触发导通。画出它的波形（c）及（d），只有在触发脉冲Ug到来时，负载RL上才有电压UL输出。Ug到来得早，晶闸管导通的时间就早；Ug到来得晚，晶闸管导通的时间就晚。通过改变控制极上触发脉冲Ug到来的时间，就可以调节负载上输出电压的平均值UL。在电工技术中，常把交流电的半个周期定为180°，称为电角度。这样，在U2的每个正半周，从零值开始到触发脉冲到来瞬间所经历的电角度称为控制角α；在每个正半周内晶闸管导通的电角度叫导通角θ。很明显，α和θ都是用来表示晶闸管在承受正向电压的半个周期的导通或阻断范围的。通过改变控制角α或导通角θ，改变负载上脉冲直流电压的平均值UL，实现了可控整流。

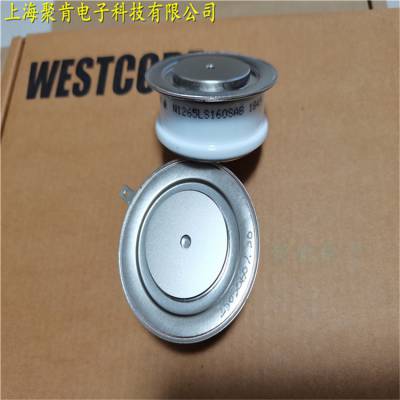

平板可控硅 SEMIKRON赛米控平板可控硅 IR/Vishay平板可控硅 eupec/Iinfineon英飞凌平板可控硅 PROTON普拉动平板平板可控硅 PRX平板可控硅 WESTCODE西码平板可控硅 DYNEX丹尼克斯平板可控硅 POSEICO平板可控硅 ABB平板可控硅 Siemens西门子平板可控硅 三菱平板可控硅 东芝平板可控硅 三社平板可控硅 电磁炉、变频器、逆变器、UPS电源、EPS电源、开关电源、电机控制、变焊机、固态继电器、有源滤波器、风力发电设备、工业传动装置、电梯或传动设备、机车与列车用电源、电能表、照明电器等各种产品上。
