晶闸管特点“一触即发”。但是，如果阳极或控制极外加的是反向电压，晶闸管就不能导通。控制极的作用是通过外加正向触发脉冲使晶闸管导通，却不能使它关断。那么，用什么方法才能使导通的晶闸管关断呢?使导通的晶闸管关断，可以断开阳极电源(图3中的开关S)或使阳极电流小于维持导通的小值(称为维持电流)。如果晶闸管阳极和阴极之间外加的是交流电压或脉动直流电压，那么，在电压过零时，晶闸管会自行关断。 电磁炉、变频器、逆变器、UPS电源、EPS电源、开关电源、电机控制、变焊机、固态继电器、有源滤波器、风力发电设备、工业传动装置、电梯或传动设备、机车与列车用电源、电能表、照明电器等各种产品上。

可控硅的作用 ： 可控硅是可控硅整流元件的简称，是一种具有三个PN 结的四层结构的大功率半导体器件。实际上，可控硅的功用不仅是整流，它还可以用作无触点开关以快速接通或切断电路，实现将直流电变成交流电的逆变，将一种频率的交流电变成另一种频率的交流电，等等。可控硅和其它半导体器件一样，其有体积小、效***、稳定性好、工作可靠等优点。它的出现，使半导体技术从弱电领域进入了强电领域，成为工业、农业、交通运输、军事科研以至商业、民用电器等方面争相采用的元件。

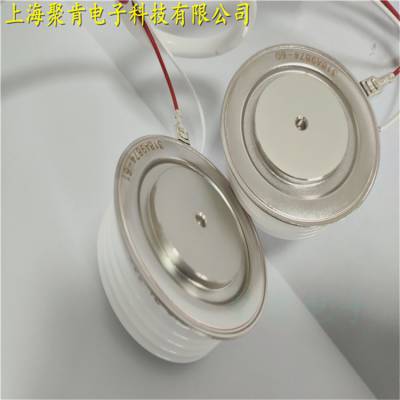

可控硅从外形主要有螺旋式、平板式和平底式三种，螺旋式的应用较多。可控硅有三个电极：阳极、阴极和控制极。它有管芯是P型导体和N型导体交迭组成的四层结构，共有三个PN结。可控硅和只有一个PN结的硅整流二极度管在结构上迥然不同。可控硅的四层结构和控制极的引用，为其发挥“以小控大”的优异控制特性奠定了基础。在应用可控硅时，只要在控制极加上很小的电流或电压，就能控制很大的阳极电流或电压。电流容量达几百安培以至上千安培的可控硅元件。一般把5安培以下的可控硅叫小功率可控硅，50安培以上的可控硅叫大功率可控硅。

可控硅的特性：常用的有阻容移相桥触发电路、单结晶体管触发电路、晶体三极管触发电路、利用小晶闸管触发大晶闸管的触发电路，等等； 可控硅的主要参数有： 1、 额定通态平均电流在一定条件下，阳极---阴极间可以连续通过的50赫兹正弦半波电流的平均值； 2、 正向阻断峰值电压：在控制极开路未加触发信号，阳极正向电压还未超过导能电压时，可以重复加在可控硅两端的正向峰值电压。可控硅承受的正向电压峰值，不能超过手册给出的这个参数值； 3、 反向阻断峰值电压：当可控硅加反向电压，处于反向关断状态时，可以重复加在可控硅两端的反向峰值电压。使用时，不能超过手册给出的这个参数值； 4、 触发电压在规定的环境温度下，阳极---阴极间加有一定电压时，可控硅从关断状态转为导通状态所需要的小控制极电流和电压； 5、 维持电流：在规定温度下，控制极断路，维持可控硅导通所必需的小阳极正向电流。许多新型可控硅元件相继问世，如适于高频应用的快速可控硅，可以用正或负的触发信号控制两个方向导通的双向可控硅，可以用正触发信号使其导通，用负触发信号使其关断的可控硅等等。

众所周知，晶闸管模块是晶体闸流管的简称，有的时候也叫可控硅整流器，以前还被叫做可控硅。晶闸管是由四层PNPN半导体构成的，它有着阳极、阴极和门极这三个极组成的。从工业上来说，普通的晶闸管基本的用途就是可控整流。就说大家熟悉的二极管整流电路属于不可控整流电路。如果我们把二极管换成晶闸管，就可以构成可控整流电路、逆变、电机调速、电机励磁、无触点开关及自动控制等方面。

晶闸管是晶体闸流管的简称，又可称做可控硅整流器，以前被简称为可控硅；1957年美国通用电器公司开发出世界上晶闸管产品，并于1958年使其商业化；晶闸管是PNPN四层半导体结构，它有三个：阳，阴和门；晶闸管工作条件为：加正向电压且门有触发电流；其派生器件有：快速晶闸管，双向晶闸管，逆导晶闸管，光控晶闸管等。它是一种大功率开关型半导体器件，在电路中用文字符号为“V”、“VT”表示（旧标准中用字母“SCR”表示）。晶闸管具有硅整流器件的特性，能在高电压、大电流条件下工作，且其工作过程可以控制、被广泛应用于可控整流、交流调压、无触点电子开关、逆变及变频等电子电路中。
