封装外形:平板形 | 极数:二极 |

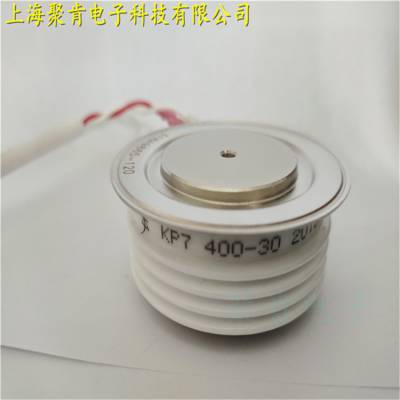

名称:平板式可控硅的制作方法
技术领域:
本实用新型涉及一种平板式可控硅。
背景技术:
可控硅又称晶间管,晶间管整流器具有耐压高、容量大、效***、控制特性好、体积小、寿命长等诸多优点,发展迅猛。在世纪应用中,大功率晶间管整流装置一般采用平板式可控硅,其特点是可作双面冷却。目前大功率平板式可控硅的封装普遍采用陶瓷外壳的封装结构形式,虽然陶瓷材料能够绝缘、耐热,但因为陶瓷工艺易碎、杂质难控制等特点,其加工要求非常高,且封装时需要经过焊接在内的多道工序,工艺复杂,成本高,封装后良率偏低,返工需破坏性地拆封。
电磁炉、变频器、逆变器、UPS电源、EPS电源、开关电源、电机控制、变焊机、固态继电器、有源滤波器、风力发电设备、工业传动装置、电梯或传动设备、机车与列车用电源、电能表、照明电器等各种产品上。
可控硅(Silicon Controlled Rectifier) 简称SCR,是一种大功率电器元件,也称晶闸管。它具有体积小、效***、寿命长等优点。在自动控制系统中,可作为大功率驱动器件,实现用小功率控件控制大功率设备。它在交直流电机调速系统、调功系统及随动系统中得到了广泛的应用。可控硅分单向可控硅和双向可控硅两种
电磁炉、变频器、逆变器、UPS电源、EPS电源、开关电源、电机控制、变焊机、固态继电器、有源滤波器、风力发电设备、工业传动装置、电梯或传动设备、机车与列车用电源、电能表、照明电器等各种产品上。
可控硅的特性:常用的有阻容移相桥触发电路、单结晶体管触发电路、晶体三极管触发电路、利用小晶闸管触发大晶闸管的触发电路,等等;
可控硅的主要参数有:
1、 额定通态平均电流在一定条件下,阳极---阴极间可以连续通过的50赫兹正弦半波电流的平均值;
2、 正向阻断峰值电压:在控制极开路未加触发信号,阳极正向电压还未超过导能电压时,可以重复加在可控硅两端的正向峰值电压。可控硅承受的正向电压峰值,不能超过手册给出的这个参数值;
3、 反向阻断峰值电压:当可控硅加反向电压,处于反向关断状态时,可以重复加在可控硅两端的反向峰值电压。使用时,不能超过手册给出的这个参数值;
4、 触发电压在规定的环境温度下,阳极---阴极间加有一定电压时,可控硅从关断状态转为导通状态所需要的小控制极电流和电压;
5、 维持电流:在规定温度下,控制极断路,维持可控硅导通所必需的小阳极正向电流。许多新型可控硅元件相继问世,如适于高频应用的快速可控硅,可以用正或负的触发信号控制两个方向导通的双向可控硅,可以用正触发信号使其导通,用负触发信号使其关断的可控硅等等。
可控硅又叫晶闸管。自从20世纪50年代问世以来已经发展成了一个大的家族,它的主要成员有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶闸管、快速晶闸管,等等。今天大家使用的是单向晶闸管,也就是人们常说的普通晶闸管,它是由四层半导体材料组成的,有三个PN结,对外有三个电极:层P型半导体引出的电极叫阳极A,第三层P型半导体引出的电极叫控制极G,第四层N型半导体引出的电极叫阴极K。从晶闸管的电路符号可以看到,它和二极管一样是一种单方向导电的器件,关键是多了一个控制极G,这就使它具有与二极管完全不同的工作特性。
晶闸管通态电流上升率:元件通态电流上升率的临界重复值。其对应不重复测试值为重复值的以上,在使用过程中,必须***元件导通期时候的电流上升率都不能超过其重复值;
晶闸管元件的选择:
正确地选择晶闸管、整流管等电力电子器件对***整机设备的可靠性及降低设备成本具有重要意义。元件的选择要综合考虑其使用环境、冷却方式、线路型式、负载性质等因素,在***所选元件各参数具有裕量的条件下兼顾经济性。由于电力电子器件的应用领域十分广泛,具体应用形式多种多样。
晶体管的主要参数:
1、反向阻断峰值电压:在额定结温和控制开路的条件下,允许重复加在阳—阴间的大反向阻断电压;
2、正向阻断峰值电压:在额定结温和控制开路及晶闸管正向阻断的条件下,重复加在阳—阴间的大正向阻断电压;
3、正向平均电流:在规定环境温度及散热条件下,允许连续通过工频正弦半波电流的平均值;
4、通态平均电压: 晶闸管导通时管压降的平均值,一般在0.4~1.2V;
5、维持电流:在室温和控制开路时,元件能维持导通状态所需的小阳电流;
6、控制触发电压和触发电流:在温室下,阳—阴间加规定的正向直流电压,使晶闸管导通所需的小控制电压和电流。
