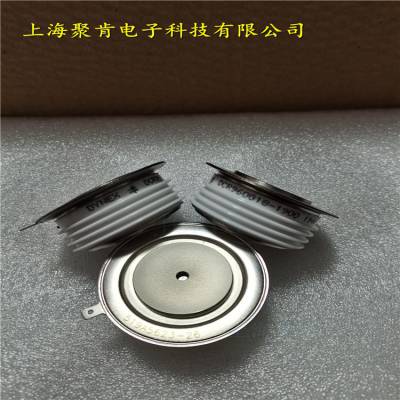

晶闸管是晶体闸流管的简称，又可称做可控硅整流器，以前被简称为可控硅；1957年美国通用电器公司开发出世界上晶闸管产品，并于1958年使其商业化；晶闸管是PNPN四层半导体结构，它有三个：阳，阴和门；晶闸管工作条件为：加正向电压且门有触发电流；其派生器件有：快速晶闸管，双向晶闸管，逆导晶闸管，光控晶闸管等。它是一种大功率开关型半导体器件，在电路中用文字符号为“V”、“VT”表示（旧标准中用字母“SCR”表示）。晶闸管具有硅整流器件的特性，能在高电压、大电流条件下工作，且其工作过程可以控制、被广泛应用于可控整流、交流调压、无触点电子开关、逆变及变频等电子电路中。

晶闸管通态电流上升率：元件通态电流上升率的临界重复值。其对应不重复测试值为重复值的以上，在使用过程中，必须***元件导通期时候的电流上升率都不能超过其重复值； 晶闸管元件的选择： 正确地选择晶闸管、整流管等电力电子器件对***整机设备的可靠性及降低设备成本具有重要意义。元件的选择要综合考虑其使用环境、冷却方式、线路型式、负载性质等因素，在***所选元件各参数具有裕量的条件下兼顾经济性。由于电力电子器件的应用领域十分广泛，具体应用形式多种多样。

晶闸管的工作原理： 1、晶闸管具有单向导电性：正向导通条件：A、K间加正向电压，G、K间加触发信号； 2、晶闸管一旦导通，控制失去作用：若使其关断，必须降低UAK或加大回路电阻，把阳电流减小到维持电流以下； 晶闸管的结构：晶闸管由四层半导体材料构成，它有三个：阳，阴和门。晶闸管是在晶体管基础上发展起来的一种大功率半导体器件，在电路中用文字符号为“V”、“VT”表示（旧标准中用字母“SCR”表示）。
