晶闸管的选用 1、选择晶闸管的类型：晶闸管有多种类型，应根据应用电路的具体要求合理选用。 若用于交直流电压控制、可控整流、交流调压、逆变电源、开关电源保护电路等，可选用普通单向晶闸管。 若用于交流开关、交流调压、交流电动机线性调速、灯具线性调光及固态继电器、固态接触器等电路中，应选用双向晶闸管。 若用于交流电动机变频调速、斩波器、逆变电源及各种电子开关电路等，可选用门极关断晶闸管。 若用于锯齿波发生器、长时间延时器、过电压保护器及大功率晶体管触发电路等，可选用BTG晶闸管。 若用于电磁灶、电子镇流器、超声波电路、超导磁能储存系统及开关电源等电路，可选用逆导晶闸管。 若用于光电耦合器、光探测器、光报警器、光计数器、光电逻辑电路及自动生产线的运行电路，可选用光控晶闸管。 2、选择晶闸管的主要参数：晶闸管的主要参数应根据应用电路的具体要求而定。 所选晶闸管应留有一定的功率裕量，其额定峰值电压和额定电流(通态平均电流)均应高于受控电路的工作电压和工作电流1．5～2倍。 晶闸管的正向压降、门极触发电流及触发电压等参数应符合应用电路(指门极的控制电路)的各项要求，不能偏高或偏低，否则会影响晶闸管的正常工作。

晶闸管的检测 1、判别各电极：根据普通晶闸管的结构可知，其门极G与阴极K极之间为一个PN结，具有单向导电特性，而阳极A与门极之间有两个反极性串联的PN结。因此，通过用万用表的R×100或R×1 k Q档测量普通晶闸管各引脚之间的电阻值，即能确定三个电极。具体方法是：将万用表黑表笔任接晶闸管某一极，红表笔依次去触碰另外两个电极。若测量结果有一次阻值为几千欧姆(kΩ)，而另一次阻值为几百欧姆(Ω)，则可判定黑表笔接的是门极G。在阻值为几百欧姆的测量中，红表笔接的是阴极K，而在阻值为几千欧姆的那次测量中，红表笔接的是阳极A，若两次测出的阻值均很大，则说明黑表笔接的不是门极G，应用同样方法改测其他电极，直到找出三个电极为止。也可以测任两脚之间的正、反向电阻，若正、反向电阻均接近无穷大，则两极即为阳极A和阴极K，而另一脚即为门极G。普通晶闸管也可以根据其封装形式来判断出各电极。 螺栓形普通晶闸管的螺栓一端为阳极A，较细的引线端为门极G，较粗的引线端为阴极K。平板形普通晶闸管的引出线端为门极G，平面端为阳极A，另一端为阴极K。金属壳封装(T0—3)的普通晶闸管，其外壳为阳极A。塑封(T0—220)的普通晶闸管的中间引脚为阳极A，且多与自带散热片相连。 2、触发能力检测：对于小功率(工作电流为5 A以下)的普通晶闸管，可用万用表R×1档测量。测量时黑表笔接阳极A，红表笔接阴极K，此时表针不动，显示阻值为无穷大(∞)。用镊子或导线将晶闸管的阳极A与门极短路(见图2)，相当于给G极加上正向触发电压，此时若电阻值为几欧姆至几十欧姆(具体阻值根据晶闸管的型号不同会有所差异)，则表明晶闸管因正向触发而导通。再断开A极与G极的连接(A、K极上的表笔不动，只将G极的触发电压断掉)。若表针示值仍保持在几欧姆至几十欧姆的位置不动，则说明此晶闸管的触发性能良好。

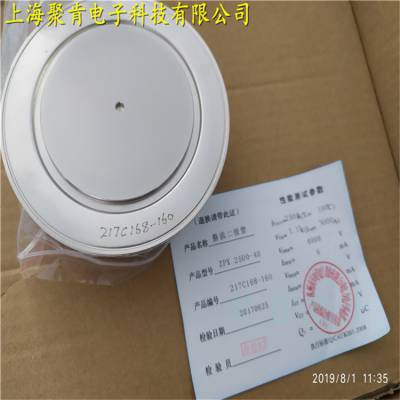

二极管是常用的电子元件之一，它大的特性就是单向导电，也就是电流只可以从二极管的一个方向流过，二极管的作用有整流电路，检波电路，稳压电路，各种调制电路，主要都是由二极管来构成的，其原理都很简单，正是由于二极管等元件的发明，才有我们现 在丰富多彩的电子信息世界的诞生，既然二极管的作用这么大那么我们应该如何去检测这个元件呢，其实很简单只要用万用表打到电阻档测量一下反向电阻如果很小就说明这个二极管是坏的，反向电阻如果很大这就说明这个二极管是好的。对于这样的基础元件我们应牢牢掌握住他的作用原理以及基本电路，这样才能为以后的电子技术学习打下良好的基础 晶体二极管一般可用到十万小时以上。但是如果使用不合理，他就不能充分发挥作用，甚至很快地被损坏。要合理地使用二极管，必须掌握他的主要参数，因为参数是反应质量和特性的。 高工作频率fM（MC）----二极管能承受的高频率。通过PN结交流电频***于此值，二极管接不能正常工作。 高反向工作电压VRM（V）----二极管长期正常工作时，所允许的高反压。若越过此值，PN结就有被击穿的可能，对于交流电来说，高反向工作电压也就是二极管的高工作电压。 大整流电流IOM（mA）----二极管能长期正常工作时的大正向电流。因为电流通过二极管时就要发热，如果正向电流越过此值，二极管就会有烧坏的危险。所以用二极管整流时，流过二极管的正向电流（既输出直流）不允许超过大整流电流

二极管主要的特性是单向导电性，其伏安特性曲线。 ⒈正向特性 当加在二极管两端的正向电压（P为正、N为负）很小时（锗管小于0.1伏，硅管小于0.5伏），管子不导通，处于“截止”状态，当正向电压超过一定数值后，管子才导通，电 二极管伏安特性曲线 二极管伏安特性曲线 压再稍微，电流急剧暗加（见曲线I段）。不同材料的二极管，起始电压不同，硅管为0.5-0.7伏左右，锗管为0.1-0.3左右。 ⒉反向特性 二极管两端加上反向电压时，反向电流很小，当反向电压逐渐增加时，反向电流基本保持不变，这时的电流称为反向饱和电流（见曲线Ⅱ段）。不同材料的二极管，反向电流大小不同，硅管约为1微安到几十微安，锗管则可高达数百微安，另外，反向电流受温度变化的影响很大，锗管的稳定性比硅管差。 ⒊击穿特性 当反向电压增加到某一数值时，反向电流急剧，这种现象称为反向击穿。这时的反向电压称为反向击穿电压，不同结构、工艺和材料制成的管子，其反向击穿电压值差异很大，可由1伏到几百伏，甚达数千伏。 ⒋频率特性 由于结电容的存在，当频***到某一程度时，容抗小到使PN结短路。导致二极管失去单向导电性，不能工作，PN结面积越大，结电容也越大，越不能在高频情况下工作。

二极管重要的特性就是单方向导电性。在电路中，电流只能从二极管的正极流入，负极流出。 正向特性 在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能导通，流过二极管的正向电流十分微弱。只有当正向电压达到某一数值（这一数值称为“门坎电压”，又称“死区电压”，锗管约为0.1V，硅管约为0.5V）以后，二极管才能真正导通。导通后二极管两端的电压基本上保持不变（锗管约为0.3V，硅管约为0.7V），称为二极管的“正向压降”。 反向特性 在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此时二极管中几乎没有电流流过，此时二极管处于截止状态，这种连接方式，称为反向偏置。二极管处于反向偏置时，仍然会有微弱的反向电流流过二极管，称为漏电流。当二极管两端的反向电压到某一数值，反向电流会急剧，二极管将失去单方向导电特性，这种状态称为二极管的击穿。

小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。 半导体是一种具有性质的物质，它不像导体一样能够完全导电，又不像绝缘体那样不能导电，它介于两者之间，所以称为半导体。半导体重要的两种元素是硅（读“gui”）和锗（读“zhe”）。我们常听说的美国硅谷，就是因为起先那里有好多家半导体厂商。 二极管应该算是半导体器件家族中的元老了。很久以前，人们热衷于装配一种矿石收音机来收听无线电广播，这种矿石后来就被做成了晶体二极管。
