可控硅是可控硅整流元件的简称，是一种具有三个PN结的四层结构的大功率半导体器件，一般由两晶闸管反向连接而成。它的功能不仅是整流，还可以用作无触点开关的快速接通或切断；实现将直流电变流电的逆变；将一种频率的交流电变成另一种频率的交流电等等。可控硅和其它半导体器件一样，有体积小、效***、稳定性好、工作可靠等优点。它的出现，使半导体技术从弱电领域进入了强电领域，成为工业、农业、交通运输、科研以至商业、民用电器等方面争相采用的元件。目前可控硅在自动控制、机电应用、工业电气及家电等方面都有广泛的应用。 可控硅从外形上区分主要有螺旋式、平板式底式三种。螺旋式应用较多。 可控硅有三个----阳(A)、阴(C)和控制(G)，管芯是P型导体和N型导体交迭组成的四层结构，共有三个PN结，与只有一个PN结的硅整流二管在结构上迥然不同。可控硅的四层结构和控制的引入，为其发挥“以小控大”的优异控制特性奠定了基础。可控硅应用时，只要在控制加上很小的电流或电压，能控制很大的阳电流或电压。目前已能制造出电流容量达几百安培以至上千安培的可控硅元件。一般把5安培以下的可控硅叫小功率可控硅，50安培以上的可控硅叫大功率可控硅。 我们可以把从阴向上数的、二、三层看面是一只N管，而二、三、四层组成另一只PNP型晶体管。其中***、第三层为两管交迭共用。可画出图1的等效电路图。当在阳和阴之间加上一个正向电压E，又在控制G和阴C之间(相当BG2的基一射间)输入一个正的触发信号，BG2将产生基电流Ib2，经放大，BG2将有一个放大了β2倍的集电电流IC2。因为BG2集电与BG1基相连，IC2又是BG1的基电流Ib1。BG1又把Ib1(Ib2)放大了β1的集电电流IC1送回BG2的基放大。如此循环放大，直到BG1、BG2完全导通。事实上这一过程是“一触即发”的，对可控硅来说，触发信号加到控制，可控硅立即导通。导通的时间主要决定于可控硅的性能。 可控硅一经触发导通后，由于循环反馈的原因，流入BG2基的电流已不只是初始的Ib2，而是经过BG1、BG2放大后的电流(β1*β2*Ib2)，这一电流远大于Ib2，足以保持BG2的持续导通。此时触发信号即使消失，可控硅仍保持导通状态，只有断开电源E或降低E的输出电压，使BG1、BG2的集电电流小于维持导通的小值时，可控硅方可关断。当然，如果E性反接，BG1、BG2受到反向电压作用将处于截止状态。这时，即使输入触发信号，可控硅也不能工作。反过来，E接成正向，而触动发信号是负的，可控硅也不能导通。另外，如果不加触发信号，而正电压大到超过一定值时，可控硅也会导通，但已属于非正常工作情况了。 可控硅这种通过触发信号(小触发电流)来控制导通(可控硅中通过大电流)的可控特性，正是它区别于普通硅整流二管的重要特征。

可控硅调光器是业内LED照明主流的受欢迎的一种传统调光方式。该调光具有简单便捷、易于安装等多项优点，所以在家居照明和工程项目中，比较受到欢迎。可控硅调光器，一直以来市面上很多种工厂在生产，虽然品质良莠不齐，各有千秋。但带控制的，几乎没有；旋纽2.4G遥控一体可控硅调光器上市，可以说是填补了这一项空白，使得可控硅调光应用起来更加科技化、智能化。 旋纽2.4G遥控一体可控硅调光器，具有三重优势特点： 一、该产品可以全电压使用，85-265Vac输入范围，适用于全球任何地方； 二、支持旋纽、2.4G遥控两种控制方式，调光流畅，方便实用，一举两得，轻松实现你想要的调光效果，大便终端客户使用选择； 三、2.4G遥控调光的多样化，2.4G遥控面板，拥有多项功能选项，既可实现由0到100随心所调，又提供有15%、25%、50%、75%、全亮五种阶段调光选项，此外还可以按客户要求定制不同档位亮度比，上海聚肯真心服务客户，为客户所想！

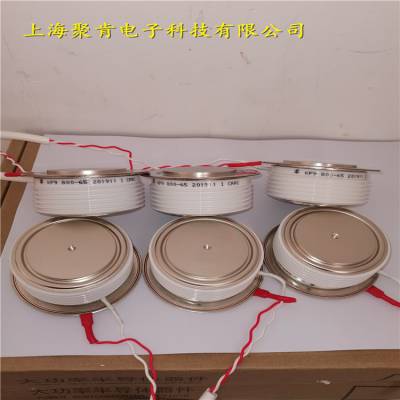

可控硅产品性能特点： 1、在性能上，可控硅不仅具有单向导电性，而且还具有比硅整流元件（俗称"死硅")更为可贵的可控性。它只有导通和关断两种状态； 2、可控硅能以毫安级电流控制大功率的机电设备，如果超过此功率，因元件开关损耗***增加，允许通过的平均电流相降低，此时，标称电流应降级使用； 3、可控硅的优点很多，例如：以小功率控制大功率，功率放大倍数高达几十万倍；反应极快，在微秒级内开通、关断；无触点运行，无火花、无噪音；效***，成本低等等； 4、可控硅从外形类主要有：螺栓形、平板形和平底形。

可控硅是一种大功率电器元件，也称晶闸管。它具有体积小、效***、寿命长等优点。在自动控制系统中，可作为大功率驱动器件，实现用小功率控件控制大功率设备。它在交直流电机调速系统、调功系统及随动系统中得到了广泛的应用。

可控硅的用途： 1、小功率塑封双向可控硅通常用作声光控灯光系统。额定电流：IA小于2A； 2、大；率塑封和铁封可控硅通常用作功率型可控调压电路。像可调压输出直流电源等等； 3、大功***频可控硅通常用作工业中；高频熔炼炉等。

鉴别可控硅三个极的方法很简单，根据P-N结的原理，只要用万用表测量一下三个极之间的电阻值就可以。 阳极与阴极之间的正向和反向电阻在几百千欧以上，阳极和控制极之间的正向和反向电阻在几百千欧以上（它们之间有两个P-N结，而且方向相反，因此阳极和控制极正反向都不通）； 控制极与阴极之间是一个P-N结，因此它的正向电阻大约在几欧-几百欧的范围，反向电阻比正向电阻要大。可是控制极二极管特性是不太理想的，反向不是完全呈阻断状态的，可以有比较大的电流通过，因此，有时测得控制极反向电阻比较小，并不能说明控制极特性不好。另外，在测量控制极正反向电阻时，万用表应放在R*10或R*1挡，防止电压过高控制极反向击穿。 若测得元件阴阳极正反向已短路，或阳极与控制极短路，或控制极与阴极反向短路，或控制极与阴极断路，说明元件已损坏。 可控硅是可控硅整流元件的简称，是一种具有三个PN结的四层结构的大功率半导体器件。实际上，可控硅的功用不仅是整流，它还可以用作无触点开关以快速接通或切断电路，实现将直流电变成交流电的逆变，将一种频率的交流电变成另一种频率的交流电，等等。可控硅和其它半导体器件一样，其有体积小、效***、稳定性好、工作可靠等优点。它的出现，使半导体技术从弱电领域进入了强电领域，成为工业、农业、交通运输、军事科研以至商业、民用电器等方面争相采用的元件。
