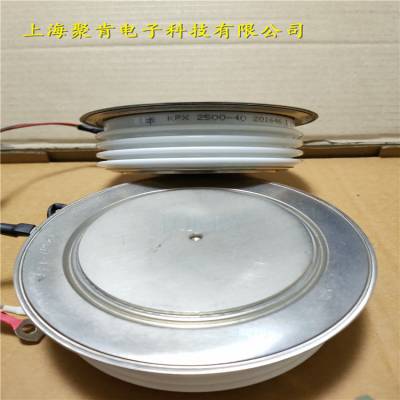

(1)可控硅一般做成螺栓形和平板形，有三个电极，用硅半导体材料制成的管芯由PNPN四层组成 (2)可控硅由关断转为导通必须同时具备两个条件: (1〕受正向阳极电压; (2)受正向门极电压。 (3)可控硅导通后，当阳极电流小干维持电流In时.可控硅关断。 (4)可控硅的特性主要是:1.阳极伏安特性曲线，2.门极伏安特性区。 (5)应在额定参数范围内使用可控硅。选择可控硅主要确定两个参致: 主要参数编辑电流⒈ 额定通态电流(IT)即稳定工作电流，俗称电流。常用可控硅的IT一般为一安到几十安。⒉反向重复峰值电压(VRRM)或断态重复峰值电压(VDRM)，俗称耐压。常用可控硅的VRRM/VDRM一般为几百伏到一千伏。⒊ 控制极触发电流(IGT)，俗称触发电流。常用可控硅的IGT一般为几微安到几十毫安。4，在规定环境温度和散热条件下，允许通过阴极和阳极的电流平均值。 电磁炉、变频器、逆变器、UPS电源、EPS电源、开关电源、电机控制、变焊机、固态继电器、有源滤波器、风力发电设备、工业传动装置、电梯或传动设备、机车与列车用电源、电能表、照明电器等各种产品上。

可控硅的弱点：静态及动态的过载能力较差;容易受干扰而误导通。可控硅从外形类主要有：螺栓形、平板形和平底形。可控硅元件的结构不管可控硅的外形如何，它们的管芯都是由P型硅和N型硅组成的四层P1N1P2N2结构。 电磁炉、变频器、逆变器、UPS电源、EPS电源、开关电源、电机控制、变焊机、固态继电器、有源滤波器、风力发电设备、工业传动装置、电梯或传动设备、机车与列车用电源、电能表、照明电器等各种产品上。

晶闸管的工作原理： 1、晶闸管具有单向导电性：正向导通条件：A、K间加正向电压，G、K间加触发信号； 2、晶闸管一旦导通，控制失去作用：若使其关断，必须降低UAK或加大回路电阻，把阳电流减小到维持电流以下； 晶闸管的结构：晶闸管由四层半导体材料构成，它有三个：阳，阴和门。晶闸管是在晶体管基础上发展起来的一种大功率半导体器件，在电路中用文字符号为“V”、“VT”表示（旧标准中用字母“SCR”表示）。
