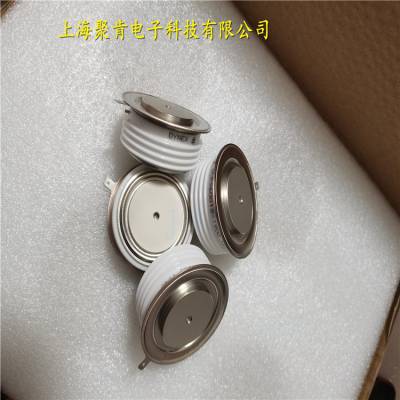

可控硅主要参数：电流 1、额定通态电流即大稳定工作电流，俗称电流。常用可控硅的IT一般为一安到几十安。 2、反向重复峰值电压或断态重复峰值电压，俗称耐压。常用可控硅的VRRM/VDRM一般为几百伏到一千伏； 3、控制极触发电流，俗称触发电流。常用可控硅的IGT一般为几微安到几十毫安； 4、在规定环境温度和散热条件下，允许通过阴极和阳极的电流平均值。

鉴别可控硅三个极的方法很简单，根据P-N结的原理，只要用万用表测量一下三个极之间的电阻值就可以。 阳极与阴极之间的正向和反向电阻在几百千欧以上，阳极和控制极之间的正向和反向电阻在几百千欧以上（它们之间有两个P-N结，而且方向相反，因此阳极和控制极正反向都不通）； 控制极与阴极之间是一个P-N结，因此它的正向电阻大约在几欧-几百欧的范围，反向电阻比正向电阻要大。可是控制极二极管特性是不太理想的，反向不是完全呈阻断状态的，可以有比较大的电流通过，因此，有时测得控制极反向电阻比较小，并不能说明控制极特性不好。另外，在测量控制极正反向电阻时，万用表应放在R*10或R*1挡，防止电压过高控制极反向击穿。 若测得元件阴阳极正反向已短路，或阳极与控制极短路，或控制极与阴极反向短路，或控制极与阴极断路，说明元件已损坏。 可控硅是可控硅整流元件的简称，是一种具有三个PN结的四层结构的大功率半导体器件。实际上，可控硅的功用不仅是整流，它还可以用作无触点开关以快速接通或切断电路，实现将直流电变成交流电的逆变，将一种频率的交流电变成另一种频率的交流电，等等。可控硅和其它半导体器件一样，其有体积小、效***、稳定性好、工作可靠等优点。它的出现，使半导体技术从弱电领域进入了强电领域，成为工业、农业、交通运输、军事科研以至商业、民用电器等方面争相采用的元件。

可控硅的主要作用： 1、普通晶闸管基本的用途就是可控整流。以简单的单相半波可控整流电路为例，在正弦交流电压U2的正半周期间，如果VS的控制极没有输入触发脉冲Ug，VS仍然不能导通，只有在U2处于正半周，在控制极外加触发脉冲Ug时，晶闸管被触发导通； 2、通过改变控制极上触发脉冲Ug到来的时间，就可以调节负载上输出电压的平均值UL。在电工技术中，常把交流电的半个周期定为180°，称为电角度。这样，在U2的每个正半周，从零值开始到触发脉冲到来瞬间所经历的电角度称为控制角α；在每个正半周内晶闸管导通的电角度叫导通角θ； 3、α和θ都是用来表示晶闸管在承受正向电压的半个周期的导通或阻断范围的。通过改变控制角α或导通角θ，改变负载上脉冲直流电压的平均值UL，实现了可控整流。
