晶闸管的选用 1、选择晶闸管的类型：晶闸管有多种类型，应根据应用电路的具体要求合理选用。 若用于交直流电压控制、可控整流、交流调压、逆变电源、开关电源保护电路等，可选用普通单向晶闸管。 若用于交流开关、交流调压、交流电动机线性调速、灯具线性调光及固态继电器、固态接触器等电路中，应选用双向晶闸管。 若用于交流电动机变频调速、斩波器、逆变电源及各种电子开关电路等，可选用门极关断晶闸管。 若用于锯齿波发生器、长时间延时器、过电压保护器及大功率晶体管触发电路等，可选用BTG晶闸管。 若用于电磁灶、电子镇流器、超声波电路、超导磁能储存系统及开关电源等电路，可选用逆导晶闸管。 若用于光电耦合器、光探测器、光报警器、光计数器、光电逻辑电路及自动生产线的运行电路，可选用光控晶闸管。 2、选择晶闸管的主要参数：晶闸管的主要参数应根据应用电路的具体要求而定。 所选晶闸管应留有一定的功率裕量，其额定峰值电压和额定电流(通态平均电流)均应高于受控电路的工作电压和工作电流1．5～2倍。 晶闸管的正向压降、门极触发电流及触发电压等参数应符合应用电路(指门极的控制电路)的各项要求，不能偏高或偏低，否则会影响晶闸管的正常工作。

晶闸管的发展历史及制约因素 半导体的出现成为20世纪现代物理学其中一项重大的突破，标志着电子技术的诞生。而由于不同领域的实际需要，促使半导体器件自此分别向两个分支快速发展，其中一个分支即是以集成电路为代表的微电子器件，特点为小功率、集成化，作为信息的检出、传送和处理的工具；而另一类就是电力电子器件，特点为大功率、快速化。1955年，美国通用电气公司研发了世界上个以硅单晶为半导体整流材料的硅整流器（SR），1957年又开发了全球用于功率转换和控制的可控硅整流器（SCR）。由于它们具有体积小、重量轻、效***、寿命长的优势，尤其是SCR能以微小的电流控制较大的功率，令半导体电力电子器件成功从弱电控制领域进入了强电控制领域、大功率控制领域。在整流器的应用上，晶闸管迅速取代了整流器（引燃管），实现整流器的固体化、静止化和无触点化，并获得巨大的节能效果。从1960年始，由普通晶闸管相继出了快速晶闸管、光控晶闸管、不对称晶闸管及双向晶闸管等各种特性的晶闸管，形成一个庞大的晶闸管家族。 但晶闸管本身存在两个制约其继续发展的重要因素。一是控制功能上的欠缺，普通的晶闸管属于半控型器件，通过门极（控制极）只能控制其开通而不能控制其关断，导通后控制极即不再起作用，要关断必须切断电源，即令流过晶闸管的正向电流小于维持电流。由于晶闸管的关断不可控的特性，必须另外配以由电感、电容及开关器件等组成的强迫换流电路，从而使装置体积，成本增加，而且系统更为复杂、可靠性降低。二是因为此类器件立足于分立元件结构，开通损耗大，工作频率难以提高，限制了其应用范围。1970年代末，随着可关断晶闸管（GTO）日趋成熟，成功克服了普通晶闸管的缺陷，标志着电力电子器件已经从半控型器件发展到全控型器件

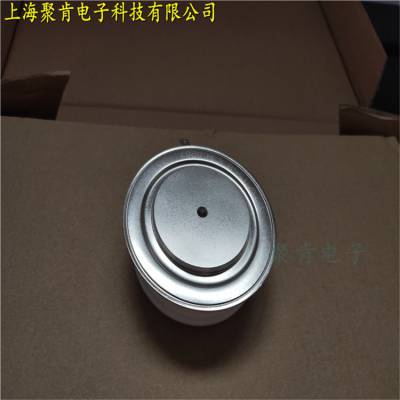

可控硅有多种分类方法： 1、按关断、导通及控制方式分类：可控硅按其关断、导通及控制方式可分为普通可控硅、双向可控硅、逆导可控硅、门极关断可控硅（GTO）、BTG可控硅、温控可控硅和光控可控硅等多种； 2、按引脚和极性分类：可控硅按其引脚和极性可分为二极可控硅、三极可控硅和四极可控硅； 3、按封装形式分类：可控硅按其封装形式可分为金属封装可控硅、塑封可控硅和陶瓷封装可控硅三种类型。其中，金属封装可控硅又分为螺栓形、平板形、圆壳形等多种；塑封可控硅又分为带散热片型和不带散热片型两种； 4、按电流容量分类：可控硅按电流容量可分为大功率可控硅、率可控硅和小功率可控硅三种。通常，大功率可控硅多采用金属壳封装，而中、小功率可控硅则多采用塑封或陶瓷封装； 5、按关断速度分类：可控硅按其关断速度可分为普通可控硅和高频（快速）可控硅； 6、过零触发-一般是调功，即当正弦交流电交流电电压相位过零点触发，必须是过零点才触发，导通可控硅； 7、非过零触发-无论交流电电压在什么相位的时候都可触发导通可控硅，常见的是移相触发，即通过改变正弦交流电的导通角（角相位），来改变输出***比。

可控硅是一种大功率电器元件，也称晶闸管。它具有体积小、效***、寿命长等优点。在自动控制系统中，可作为大功率驱动器件，实现用小功率控件控制大功率设备。它在交直流电机调速系统、调功系统及随动系统中得到了广泛的应用。

可控硅分单向可控硅和双向可控硅两种。双向可控硅也叫三端双向可控硅，简称TRIAC。双向可控硅在结构上相当于两个单向可控硅反向连接，这种可控硅具有双向导通功能。其通断状态由控制极G决定。在控制极G上加正脉冲(或负脉冲)可使其正向(或反向)导通。这种装置的优点是控制电路简单，没有反向耐压问题，因此特别适合做交流无触点开关使用。

可控硅的特性：常用的有阻容移相桥触发电路、单结晶体管触发电路、晶体三极管触发电路、利用小晶闸管触发大晶闸管的触发电路，等等； 可控硅的主要参数有： 1、 额定通态平均电流在一定条件下，阳极---阴极间可以连续通过的50赫兹正弦半波电流的平均值； 2、 正向阻断峰值电压：在控制极开路未加触发信号，阳极正向电压还未超过导能电压时，可以重复加在可控硅两端的正向峰值电压。可控硅承受的正向电压峰值，不能超过手册给出的这个参数值； 3、 反向阻断峰值电压：当可控硅加反向电压，处于反向关断状态时，可以重复加在可控硅两端的反向峰值电压。使用时，不能超过手册给出的这个参数值； 4、 触发电压在规定的环境温度下，阳极---阴极间加有一定电压时，可控硅从关断状态转为导通状态所需要的小控制极电流和电压； 5、 维持电流：在规定温度下，控制极断路，维持可控硅导通所必需的小阳极正向电流。许多新型可控硅元件相继问世，如适于高频应用的快速可控硅，可以用正或负的触发信号控制两个方向导通的双向可控硅，可以用正触发信号使其导通，用负触发信号使其关断的可控硅等等。
